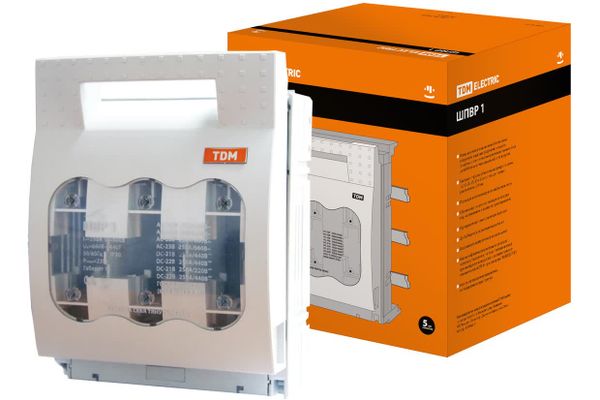

Шинный выключатель-разъединитель с функцией защиты ШПВР 1 3П 250A TDM

Назначение:
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Включения/отключения нагрузки (с видимым разрывом).
Применение:
Шкафы компенсации реактивной мощности с шинной системой
Вводно-распределительные устройства (ВРУ).
Шкафы и ящики управления.
Оборудование трансформаторных подстанций.
Преимущества:
Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели.
При помощи клемм подключения.
Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3.
Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника.
Конструкция:
трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам;
верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
нижнего защитного экрана контактов;
съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).
Материалы:
Контактная группа ШПВР выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
Упаковка:
Руководство по эксплуатации. Паспорт

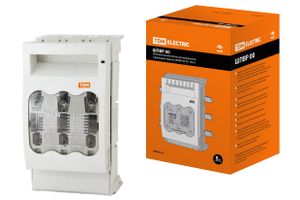

ШПВР 00 3П 160A по 12 шт.
ШПВР 1 3П 250A по 4 шт.

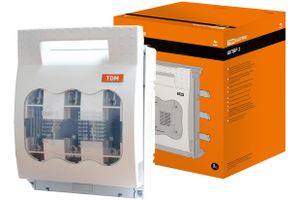

ШПВР 2 3П 400A по 3 шт.
ШПВР 3 3П 630A по 2 шт.
