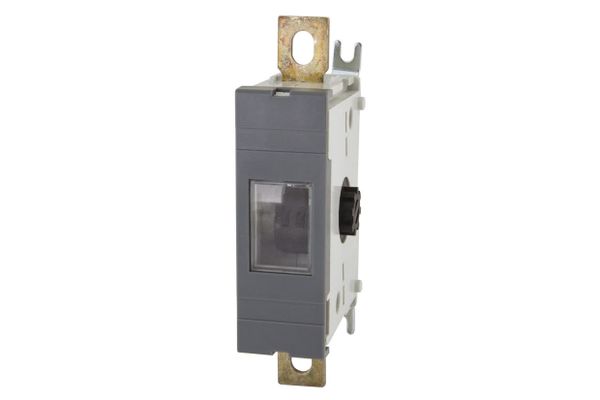

Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 200А TDM
В наличии — 70 шт.Назначение:
Могут быть использованы в качестве главных и аварийных выключателей.
Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Применение:
Промышленные, коммерческие и бытовые объекты недвижимости
Жилые помещения (дома, квартиры и т.д.).
Инфраструктурные объекты (больницы, школы и т.д.).
Преимущества:
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положения ножевых контактов.
Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.
Комплектация:
Дополнительный силовой полюс для рубильника ВНК
Соединительные шпильки – 2 шт.
Индивидуальная упаковка – стикер со штрихкодом.
Руководство по эксплуатации. Паспорт – 1 шт.
Упаковка:
ВНК-35 по 40 шт.
ВНК-37 по 20 шт.
ВНК-39 по 8 шт.
| Цвет | серый |
|---|---|
| Форма | прямоугольн. |
| Луженый | да |
| Длина, мм | 150 |
| Высота, мм | 150 |
| Ширина, мм | 35 |
| С корпусом | да |
| Тип зажима | винтовой (-ое) |
| Гибкий (-ая) | нет |
| Глубина, мм | 68 |
| Толщина, мм | 65 |
| С задержкой | нет |
| Номин. ток, А | 200 |
| Изолированн. | нет |
| Подходит для: | плоская шина |
| Номер цвета RAL | 7 022 |
| Ввод для трубы | нет |
| Калиброванный | да |
| Монтаж на шине | нет |
| Защелкивающ-ся | нет |
| Количество фаз | 1 |
| Номин. ток (In), А | 200 |
| Размер шага, мм | 17,5 |
| Способ монтажа | винтовой (-ое) |
| Тип категории 2 | нет |
| Тип компонента | 4-й (дополнительный) полюс |
| Тип напряжения | ac (перемен.) - ac (перемен.) |
| Ширина шины, мм | 20 |
| Запираемый (-ая) | нет |
| Монтажная плата | нет |
| Подсветка шкалы | нет |
| Материал корпуса | пластик |
| Ширина зажима, мм | 35 |
| Макс. номин. ток, А | 200 |
| Пломбируемый (-ая) | нет |
| С защитой провода | нет |
| Степень защиты (IP) | ip30 |
| Материал контакта | медь |
| Набор индикаторов | нет |
| Количество полюсов | 3 |
| Способ подключения | шинное соединение |
| С осью-переходником | нет |
| Поворотный механизм | нет |
| Перфорированный (-ая) | нет |
| Макс. толщина шины, мм | 3 |
| Модульное исполнение | да |
| Катушка для включения | нет |
| Катушка для отлючения | нет |
| Установка на защёлках | нет |
| Шкала превышения тока | нет |
| Вторичное подключение | винтовое соединение |
| Вторичный номин. ток, А | 200 |
| Первичный номин. ток, А | 200 |
| Ширина шинопровода, мм | 20...20 |
| С защитным проводником | нет |
| Самоклеющ-ся крепление | нет |
| Возможность расширения | нет |
| дюйм. (482,6 мм) клавиатура | нет |
| Макс. допустимый ток Ie, А | 200 |
| Тип элемента управления | да |
| Ширина/размер ячейки, мм | 35 |
| Через трансформатор тока | нет |
| Для провода плоской формы | да |
| Обоймы для крепления реек | нет (без) |
| Подходит для молниезащиты | нет |
| С соединительным проводом | нет |
| Тип напряжения управления | ac (перемен.) |
| Общ. количество соединений | 20 |
| С монтажной платой/панелью | нет |
| Моторный привод встроенный | нет |
| Расстояние между шинами, мм | 16 |
| Количество первичных входов | 1 |
| Моторный привод опционально | нет |
| Подходит для сборок (наборн.) | нет |
| Для провода круглого сечения | нет |
| Подходит для реле перегрузки | нет |
| С блокировкой/запираемый (-ая) | нет |
| Толщина шины (шинопровода), мм | 3...3 |
| Материал контактного вкладыша | прочее |
| Номин. продолжительный ток Iu, А | 200 |
| Для провода сегметного сечения | нет |
| Номин. (расчетное) напряжение, В | 690 |
| Подходит для устройств с N-шиной | нет |
| Тип электрического подключения | круглый проводник/медная полоса |
| Подходит для количества полюсов | 1 |
| Подходит для напольного монтажа | нет |
| Вспомогат. контакты, расширяемые | нет |
| Подходит для аварийной остановки | да |
| С прозрачн. (светопрониц.) крышкой | да |
| Подходит для кабеля диаметром:, мм | 185...185 |
| Глубина установочная (встраив.), мм | 68 |
| Подходит для силового выключателя | нет |
| Уровень защиты по напряжению N-PE, кВ | 8 |
| Макс. допустимое раб. напряжение Ue, В | 690 |
| Номин. напряжение перемен. тока (AC), В | 690 |
| Расцепитель напряжения опционально | нет |
| Подходит для промежуточного монтажа | нет |
| Встроенный резервный предохранитель | нет |
| Разделитель (промежуточная пластина) | нет |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Ток короткого замыкания ограничителя | нет |
| Торцевая заглушка (концевая пластина) | нет |
| Подходит для применения вне помещений | нет |
| Подходит для фронтал. монтажа в центре | нет |
| Тип подключения силовой электрич. цепи | да |
| Подходит для выключателя-разъединителя | да |
| С контактом дистанционной сигнализации | нет |
| Макс. поперечное сечение проводника, мм² | 95 |
| Флуорисцирующий (-ая)/светящ-ся в темноте | нет |
| Подходит для установки в распределит. щит | да |
| Пригоден в качестве главного выключателя | да |
| С предупреждающим/информационным текстом | нет |
| С предупреждающим/информационным символом | нет |
| Модульная ширина (общее количество модулей) | 35 |
| Пригоден в качестве сервисного выключателя | да |
| Защита контактов (безопасное прикосновение) | нет |
| Класс негорючести изоляц. материала согл. UL94 | v0 |
| Компактная версия выключателя-разъединителя | да |
| Высота (на мин. возможной высоте установки), мм | 250 |
| Подходит для защитного выключателя двигателя | нет |
| Макс. длительное напряжение перемен. тока АС, В | 690 |
| Подходит для фронтал. монтажа через 4 отверстия | да |
| Подходит для количества подключаемых устройств | 1 |
| Пригоден в качестве устройства аварийной остановки | да |
| Проверено на взрывобезопасность по версии "Ex e" | нет |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Пригоден в качестве предохранительного выключателя | нет |
| Отключающая способность при коротком замыкании (Icw), кА | 8 |
| Количество модулей (модульных расстояний) на одну DIN-рейку | 1 |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | нет |
