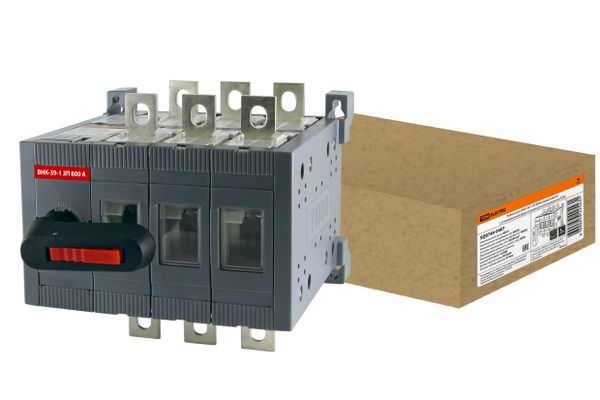

Рубильник ВНК-39-1 3П 800А реверсивный с установленной фронтальной ручкой управления TDM
Под заказНазначение:
Использование в щитах АВР.
Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.
Применение:
Инфраструктурные объекты.
Жилые дома.
Промышленные, коммерческие и бытовые объекты недвижимости.
Преимущества:
Исполнения c выносной и установленной фронтальной рукояткой.
Реверсивное переключение источника питания под нагрузкой.
Широкий диапазон рабочих токов Ie (160–800 А).
Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положением ножевых контактов.
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия).
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Конструкция:
Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.
Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней.
Материалы:
Корпус и детали выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.
| Ширина, мм | 250 |
|---|---|
| Глубина, мм | 311 |
| Switching power at 400 V (*) | 320 |
| Version as reversing switch (*) | да |
| Высота корпуса, мм | 160 |
| Ширина корпуса, мм | 311 |
| Степень защиты (NEMA) | 1 |
| Глубина корпуса, мм | 256 |
| Количество полюсов | 3 |
| С осью-переходником | нет |
| Конструкция прибора | комплектное устройство в корпусе |
| Rated permanent current at AC-21, 400 V (*) | 800 |
| Тип изделия/компонента. | выключатель-разъединитель нагрузки |
| Номин. раб. напряжение, В | 375...400 |
| Тип элемента управления | рукоятка поворот. удлинённая (широкий хват) |
| Моторный привод встроенный | нет |
| Цвет управляющего элемента | черный |
| Моторный привод опционально | нет |
| Подходит для монтажа на шину | нет |
| С блокировкой/запираемый (-ая) | да |
| Номин. напряжение изоляции Ui, В | 1 000 |
| Номин. продолжительный ток Iu, А | 800 |
| С защитой от ошибочных действий | нет |
| Подходит для напольного монтажа | нет |
| Степень защиты (IP), передняя сторона | ip30 |
| Расцепитель напряжения опционально | нет |
| Подходит для промежуточного монтажа | да |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Подходит для фронтал. монтажа в центре | да |
| Номинальный постоянный ток при AC-23, 400 В | 800 |
| Тип подключения силовой электрич. цепи | болтовое соединение |
| Количество выключателей/переключателей | 1 |
| Подходит для установки в распределит. щит | да |
| Пригоден в качестве главного выключателя | да |
| Пригоден в качестве сервисного выключателя | да |
| Номин. кратковременно выдерживаемый ток Icw, кА | 20 |
| Условный номин. ток короткого замыкания Iq , кА | 20 |
| Подходит для фронтал. монтажа через 4 отверстия | да |
| Подходит для монтажа на передней стенке, 4 отверстия | да |
| Пригоден в качестве устройства аварийной остановки | да |
| Пригоден в качестве предохранительного выключателя | нет |
| Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 380 |
